Полиэтиленовые трубы (ПНД) для холодного водоснабжения

Труба ПНД d160 Трубы из полиэтилена низкого давления (ПНД) для наружных сетей холодного водоснабжения

В мае 2019 года на Заводе Полимерных Труб была осуществлена модернизация производства, в результате которой на новой технологической линии была выпущена первая партия трубопроводов из полиэтилена низкого давления (ПНД), которые предназначены для хозяйственного и питьевого водоснабжения в наружных сетях для жилых, промышленных и общественных зданий, в промышленности и сельском хозяйстве.

Монтаж несущих полиэтиленовых труб ТВЭЛ-ПЭКС осуществляется с применением соединительных элементов с закладными нагревательными элементами, и, либо компрессионных соединительных элементов, либо способом “сварки встык”.

ПНД трубы соответствуют Единым санитарно-эпидемиологическим и гигиеническим требованиям к товарам, подлежащим санитарно-эпидемиологическому надзору (контролю) и имеют необходимые сертификаты.

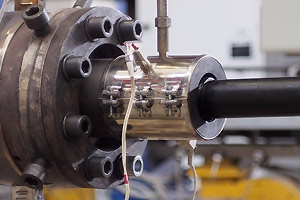

Экструзия трубы ПНД

Трубы из полиэтилена низкого давления обладают следующими преимуществами:

  • экологичность, возможность применения в системах питьевого водоснабжения, отсутствие химической реакции с водой, что позволяет сохранить свойства воды (вкус и состав) ;
  • стойкость к растрескиванию даже при низких температурах и замерзании содержимого;
  • малый вес, примерно в 5-7 раз меньший, чем аналогичные изделия из чугуна, бетона и стали, что значительно облегчает, удешевляет и ускоряет транспортировку и монтаж;
  • гладкие внутренние поверхности предотвращают внутреннее зарастание трубы содержащимися в воде примесями;
  • способность производства к выпуску ПНД трубы большой длины (более 1 км), что значительно снижает количество стыков трубопровода и его аварийность;
  • простой монтаж стыков с помощью муфт, фитингов и сварки при сравнительно низких температурах плавления полиэтилена.

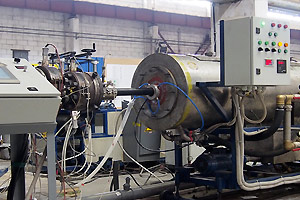

Технологическая линия по выпуску трубы ПНД

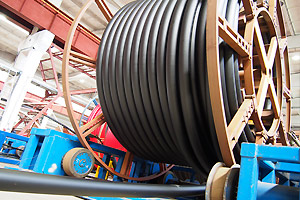

Таблица 1. Трубы из полиэтилена низкого давления, размеры для транспортировки

d трубы ПНД, мм длина отрезка, м вариант транспортировки
40 2000 в свернутом состоянии на кабельной катушке d 2,5м
50 1500
63 1000
75 750
90 1300 в свернутом состоянии на инвентарной несъемной катушке d 3,6м
110 1000
125*, 140*, 160, 180*, 200*, 225, 250* до 13 м в отрезках


Технологические возможности Завода Полимерных Труб позволяют выпускать и поставлять трубы ПНД в диапазоне 40 — 250 мм в соответствии с таблицами 1 и 2. Эксплуатационные характеристики трубопроводов: температура воды до +40 град.С, давление до 16 бар. Трубы производится из полиэтиленов марки ПЭ100, ПЭ80 только из высококачественного сырья отечественного производства.

Таблица 2. Трубы из полиэтилена низкого давления, типоразмеры в зависимости от стандартного размерного коэффициента SDR

Наименование полиэтилена SDR 17
S 8
SDR 13,6
S 6,3
SDR 11
S 5
Номинальное давление, 105 Па (бар)
ПЭ 80

PN 8 PN 10 PN 12,5
ПЭ 100 PN 10 PN 12,5 PN 16
Диаметр Толщина стенки, мм
40 2,4 3,0 3,7
50 3,0 3,7 4,6
63 3,8 4,7 5,8
75 4,5 5,6 6,8
90 5,4 6,7 8,2
110 6,6 8,1 10,0
125* 7,4 9,2 11,4
140* 8,3 10,3 12,7
160 9,5 11,8 14,6
180* 10,7 13,3 16,4
200* 11,9 14,7 18,2
225 13,4 16,6 20,5
250* 14,8 18,4 22,7

* Под заказ



Трубы из полиэтилена низкого давления (ПНД) в тепловой изоляции из полужесткого пенополиуретана с электрообогревом для наружных сетей холодного водоснабжения



Трубы ПНД в ППУ-изоляции с каюелем подогреваСистема представляет из себя гибкий трубопровод с изолированной полужестким пенополиуретаном трубой из полиэтилена ПНД (марки ПЭ100 по ГОСТ 18599-2001) со специальным саморегулирующимся термокабелем, помещенным в кабель-канал, который прикреплен непосредственно к несущей трубе для оптимального распределения тепла специальным металлизированным скотчем. Термокабель помещается в кабель-канал непосредственно перед монтажом трубопровода. Термокабель осуществляет самостоятельную регулировку подогрева несущей трубы для предотвращения замерзания воды в отсутствие или отключения ее циркуляции.

Подключение кабеля – к сети 220 вольт, второй конец наглухо изолируется без замыкания жил. Параметры системы: диаметры труб: 25 — 110 мм (по несущей трубе) в свернутом состоянии, d 125-160 мм — в отрезках, рабочая температура до +40 град.С (для ПНД ПЭ100), рабочее давление 1,0-1,6 МПа. Потребляемая мощность — 15 Вт/м при t+10°C.

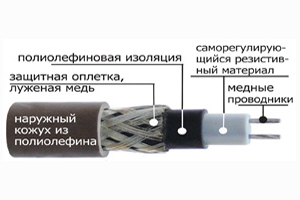

Схематичное изображение саморегулирующегося термокабеляОсобенностью системы является подогрев конкретного участка трубопровода подвергшегося охлаждению. Эффект достигается применением полимерных материалов термокабеля, имеющих свойство изменять свое сопротивление в зависимости от окружающей его температуры. С уменьшением температуры сопротивление кабеля падает и, как следствие, увеличивается протекающий ток, а значит и увеличивается выделяемая тепловая мощность. С увеличением температуры происходит обратный процесс, который впоследствии стабилизируется, и кабель начинает выделять некое постоянное количество теплоты.

Это происходит до тех пор, пока вновь не изменится температура термокабеля, например, в результате изменения внешней температуры. Пример: температура упала, кабель охлаждается сильнее, сопротивление его нагревательного элемента уменьшается – выделяется большая мощность, которая компенсирует падение температуры. Если внешняя температура поднялась, то кабель также нагревается, сопротивление его нагревательного элемента ещё больше возрастает, ток уменьшается, и выделяемого тепла также станет меньше.

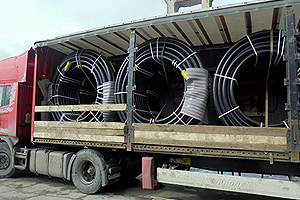

Погрузка труб ТВЭЛ-ПЭКС-ХВС с электрообогревомВ случае необходимости точного контроля температуры нужно установить терморегулятор, который будет регулировать подачу напряжения питания на кабель, позволяя снижать потребление энергии и предотвращать нежелательный нагрев воды в трубе (следует иметь в виду, что максимально допустимые рабочие температуры кабеля: +55°C пpи непрерывном режиме работы и +85°C в течение короткого времени). Диапазон температур терморегулятора 0 °С … +40°С. Датчик термостата устанавливается внутри конструкции трубы ТВЭЛ-ПЭКС, на поверхности несущей PEX-трубы, а именно: в поперечном измерении трубы в точке максимально удаленной от термокабеля (термокабелей), в продольном измерении – в самом холодном доступном месте.
Следует отметить, что общая длина сети, запитываемой от одной точки, не должна превышать: пpи предохранителе на10 A – 75 м, пpи предохранителе на16 A – 100 м. В случае если трубопровод имеет длину более 100 м необходим сопроводительный силовой кабель, запитывающий термокабель трубопровода в точках с расстоянием не более 100м друг от друга.

Схема труб ТВЭЛ-ПЭКС-ХВС с электроподогревом

Таблица 3. ТВЭЛ-ПЭКС-ХВС. Трубопровод с саморегулирующимся термокабелем подогрева. Гибкий трубопровод для холодного водоснабжения в однотрубном исполнении, пенополиуретановой изоляции с несущей трубой ПНД ПЭ 100 и кабель-каналом, типоразмеры, размеры для транспортировки. Максимальная ширина бухт 1,3 м.

Наименование, d несущей трубы x толщина стенки (SDR 17)/ слой изоляции Максимальная длина в бухте, м, для труб серии SDR 17, 13,6, 11 Максимальный диаметр бухты, м, для труб серии SDR 17, 13,6, 11
Труба ТВЭЛ-ПЭКС-ХВС SDR 13,6 25х2,0/90 с кабель-каналом 420 2,51
Труба ТВЭЛ-ПЭКС-ХВС SDR 17 32х2,0/90 с кабель-каналом 420 2,51
Труба ТВЭЛ-ПЭКС-ХВС SDR 17 40х2,4/110 с кабель-каналом 390 2,79
Труба ТВЭЛ-ПЭКС-ХВС SDR 17 50х3,0/125 с кабель-каналом 310 2,9
Труба ТВЭЛ-ПЭКС-ХВС SDR 17 63х3,8/140 с кабель-каналом 230 2,9
Труба ТВЭЛ-ПЭКС-ХВС SDR 17 75х4,5/140 с кабель-каналом 230 2,9
Труба ТВЭЛ-ПЭКС-ХВС SDR 17 90х5,4/160 с кабель-каналом 150 2,81
Труба ТВЭЛ-ПЭКС-ХВС SDR 17 110х6,6/180 с кабель-каналом 140 2,98
Наименование, d несущей трубы x толщина стенки / слой изоляции * Длина прямым участком, м
Труба ТВЭЛ-ПЭКС-ХВС SDR 17 125х7,4/225 с 2-мя кабель-каналами 6 или 12
Труба ТВЭЛ-ПЭКС-ХВС SDR 17 140х8,3/225 с 2-мя кабель-каналами
Труба ТВЭЛ-ПЭКС-ХВС SDR 17 160х9,5/225 с 2-мя кабель-каналами
